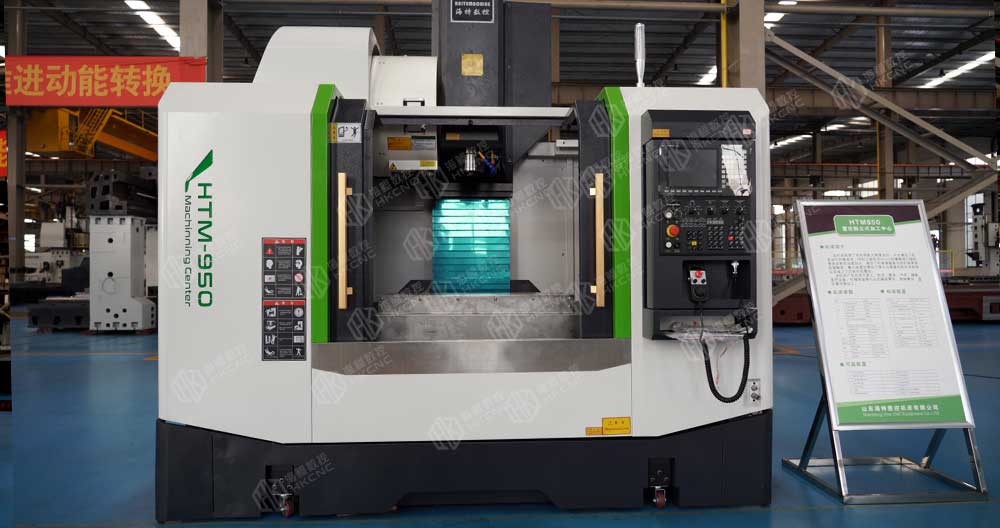

HTM950立式加工中心機床機體采用了獨特的三維變徑設計，有效地緩解了內部應力，從而防止了機體的變形。Z軸的立柱則采用了“寶塔型堆積式”結構，讓加工更加穩定。Y軸則采用了四條滾柱重載強力線軌，以確保機床在加工時具備強大的穩定性。而X軸則配備了兩條滾柱重載強力線軌，能夠?yàn)榧庸ぶ行奶峁└叩募庸ぞ群透蟮那邢魃疃?。值得一提的是，HTM950還擁有獨特的主動式潤滑系統。該系統能夠直接由數控系統控制油泵出油，真正實現了按需注油。同時，系統還能夠感知機床油路產生的問題，并及時發出預警，防止機床損壞，從而提高機床的使用壽命?？偟膩?lái)說，HTM950是一款具備卓越工藝技術和機械性能的高端立式加工中心。其采用的三維變徑設計、“寶塔型堆積式”結構、四條滾柱重載強力線軌以及獨特的主動式潤滑系統.
具體參數如下：
HTM950立式加工中心 | 規 格 | 備 注 |
工作臺規格（長×寬） | 1100×500mm |
|
工作臺最大載重 | 800 kg |
|
X、軸坐標行程 | 900mm |
|
Y軸坐標行程 | 500mm |
|
Z軸坐標行程 | 550mm |
|
X軸導軌 | 二導軌 | （45#滾柱4滑塊） |
Y軸導軌 | 二導軌 | （45#滾柱4滑塊） |
Z軸導軌 | 二導軌 | （45#滾柱6滑塊） |
X軸絲杠 | 4012 |
|
Y軸絲杠 | 4012 |
|
Z軸絲杠 | 4012 |
|
主軸中心線到立柱正面導軌距離 | 575 mm |
|
主軸端面至工作臺上平面距離 | 120～670mm |
|
X、Y、Z切削進給量 | 0～10000 mm/min |
|
X、Y快速進給速度 | 24-36m/min |
|
Z快速進給速度 | 22-30m/min |
|
主軸轉速范圍 | 50～8000r/min |
|
主軸單元 | BT40-150mm |
|
主軸錐孔 | BT40 |
|
圓盤刀庫 | BT40-24T |
|
數控系統 | FANUC OIMF 5 PLUS |
|
主軸電機驅動器 | 7.5/11kw |
|
Z軸伺服電機 | Βis12/3000 |
|
X/Y軸伺服電機 | Βis12/3000 | （絕對值） |
工作臺T型槽（槽數×槽寬×槽距） | 5/18/100mm臺面淬火 |
|
重復定位精度 | 300mm/+ 0.003mm |
|
定位精度 | 300mm/+0.005mm |
|
使用源氣壓力 | 0.6-0.8 MPa |
|
機床輪廓尺寸（L×W×H） | 3050x2250x2650mm |
|
機床重量 | 7000 kg |
HTM950立式加工中心采用了同向?qū)к壌罂缍仍O(shè)計，大大增加了機床運行的穩定性。同時三軸均為45mm的重載強力線軌，滑塊定制的加寬加大，加了機體接觸面與絲桿軸承座的接觸面，最大限度的增加了強力與高速切削時的剛性，以及減少了切削時的震動。該機床廣泛應用于教學、汽車、模具醫療設備、機械制造等行業的箱體零件、殼體零件、盤形零件等加工。
海鯤數控的產品系列涵蓋了各種類型的機械設備，從簡單的數控龍門銑床到復雜的五軸加工中心，從精密的立式加工中心到剛性強的臥式加工中心，海鯤數控的產品種類繁多，可以滿足不同行業的需求。
在產品質量方面，海鯤數控以精度高、性價比高、功率大、剛性強等特點為賣點，致力于為客戶提供最優質的機械設備。海鯤數控注重售后服務，為客戶提供全面的技術支持和維護服務，以確?？蛻舻纳a(chǎn)和加工工作順利進行。
如果您對海鯤數控的產品感興趣或有任何疑問，歡迎來電咨詢：182-6329-0066，
我們將竭誠為您服務！
