VF500

X軸的坐標?程
500mm
Y軸的坐標?程
400mm
Z軸的坐標?程
400mm
?作臺規格
660x400mm
?作臺 T 型槽(槽數X槽寬X槽距）
5x18x75mm
?作臺最?載重
300kg

機型概覽產品外觀產品亮點技術參數 聯系我們

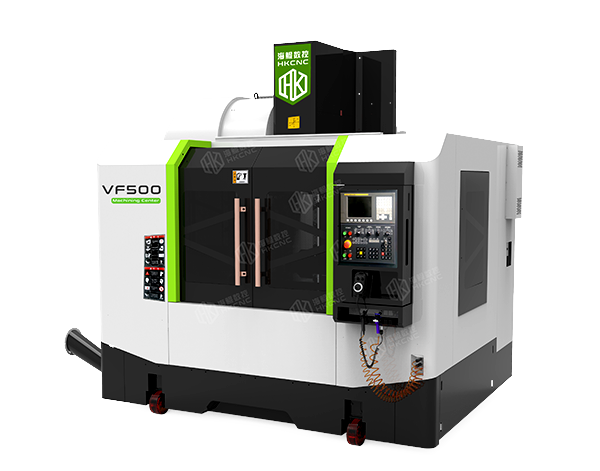

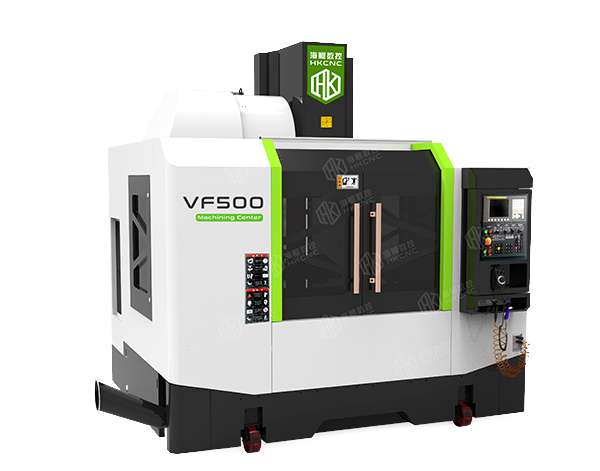

產品外觀

PRODUCT APPEARANCE
<

>
產品亮點

PRODUCT HIGHLIGHTS
光機
◆
獨特的物理油水分離機體設計可廣泛適用于鋁合金、鈦合金、不銹鋼、石墨、碳纖維、耐火材料或者非金屬的加工材料?？捎行П苊鈾C床潤滑油對工件的影響與污染。
◆
機床底座、立柱、主軸箱體、十字滑臺、工作臺等基礎件全部采用高強度消失模鑄造成型技術，內部金相組織穩定，確?；A件的高穩定性。
◆
鑄件結構經過機床動力學分析和有限元分析，使其幾何結構更加合理，與加強筋的恰當搭配，保證了基礎件的高剛性。
◆
寬實的機床底座，箱形腔“人”字型立柱、加寬加長的床鞍、負荷全支撐的設計，結構符合材料力學的先進設計理念，可確保加工時的重負載能力。
高剛性、高精密臺灣健椿隆主軸
◆
主軸電機通過高扭力齒形同步皮帶傳動，可大幅減低傳動噪音及熱產生。
◆
主軸采用精密級德國 FAG 軸承，高速、高精密，主軸轉速 8000r/min。
◆
主軸箱體采用 1:1 平衡配重，更可靠、穩定。使主軸在高速運轉時，避免產生共振現象，確保最佳的加工精度。
技術參數

PRODUCT PARAMETERS

加工區
X軸的坐標行程 500mm
Y軸的坐標行程 400mm
Z軸的坐標行程 400mm
工作臺
工作臺規格 660x400mm
工作臺 T 型槽(槽數X槽寬X槽距） 5x18x75mm
工作臺最大載重 300kg
主軸
主軸轉速范圍 8000/20000r/min
主軸錐孔 BT40-120
電機
主軸伺服電機 5.5kW
X、Y、Z軸伺服電機 βis8/3000*2/βis12/3000kW
數控系統
FANUC
西門子
三菱
新代
KND
精度
定位精度 300mm/±0.005mm
重復定位精度 300mm/±0.003mm
尺?
機床長度 2600mm
機床寬度 2040mm
機床高度 2210mm
機床重量 4.8T
在線詢價

ONLINE INQUIRY

姓名：

電話：

詢價產品：

加工工件：

需求備注：
應用領域

APPLICATION FIELD

機床廣泛應用于汽車、模具、醫療設備、機械制造等行業的箱體零件、殼體零件、盤形零件等加工。

加工區
X軸的坐標行程	500mm
Y軸的坐標行程	400mm
Z軸的坐標行程	400mm

工作臺
工作臺規格	660x400mm
工作臺 T 型槽(槽數X槽寬X槽距）	5x18x75mm
工作臺最大載重	300kg

主軸
主軸轉速范圍	8000/20000r/min
主軸錐孔	BT40-120

電機
主軸伺服電機	5.5kW
X、Y、Z軸伺服電機	βis8/3000*2/βis12/3000kW

數控系統
FANUC
西門子
三菱
新代
KND

精度
定位精度	300mm/±0.005mm
重復定位精度	300mm/±0.003mm

尺?
機床長度	2600mm
機床寬度	2040mm
機床高度	2210mm
機床重量	4.8T
